HARTMANN - RICO, přemístění klimatizace

Stavební úpravy haly 2 a 3, klimatizace a přístavba skladu HARTMANN - RICO

Investor HARTMANN - RICO a.s.
Záměrem investora bylo realizovat novou dvoupodlažní přístavbu ke stávajícím výrobním halám. Přístavba v úrovni 1.NP rozšířila stávající kapacity pro skladování a manipulaci hotových zdravotnických výrobků. Z výrobních hal 2 a 3 byly do 2.NP přístavby přemístěny stávající strojovny vzduchotechniky. Uvolněný prostor v halách tak bylo možné využít k dalšímu rozšíření výroby. Nosnou konstrukcí přístavby je železobetonový montovaný skelet. V úrovni 1. NP je obvodový plášť tvořen výplňovým plynosilikátovým zdivem. Opláštění 2.NP je ze sendvičových tepelně izolačních panelů. Střecha je lehká z trapézových plechů s tepelnou izolací a fóliovou PVC krytinou.
Rozpočtové náklady 12,420 mil. Kč bez DPH
Zastavěná plocha 220 m2
Místo stavby Chvalkovice
Poloha v mapě mapa
Generální projektant ORGATEX-NÁCHOD s.r.o.
Stupeň projektu DSP / DPS
Dodavatel stavební části ALKSTAV s.r.o. / ŽPSV a.s.
Dodavatel technologické části Průmstav Náchod s.r.o.
Termín realizace 2012/07 - 2012/12
Číslo zakázky 4745
4745-REFERENCE-PRUMYSLOVA-VYSTAVBA-HARTMANN-RICO-PREMISTENI-VZDUCHOTECHNIKY

Výchozí stav

P-4745-Puvodni
Místo budoucí výstavby

Projekt

P-4745-Dokumentace
Půdorys 1.NP - stávající stavPůdorys 1.NP - nový stavPříčný řez stavbouPodélný řez stavbouPohledy - nový stav

Průběh realizace

P-4745-Realizace
Výkopy a příprava bednění pro základové patkyVýkopy a příprava bednění pro základové patkyVýkopy a příprava bednění pro základové patkyMontáž železobetonového skeletuMontáž železobetonového skeletu
Základové prefabrikované prahyMontáž prefabrikovaných základových prahůMontáž prefabrikovaných základových prahůDokončená montáž nosné železobetonové konstrukceDokončená montáž nosné železobetonové konstrukce
Výztuž monolitické části základových prahůPrůrazy mezi stávající halou 2 a novou přístavbouMontáž střešních trapézových plechů2.NP přístavbyDetail styku nosných prvků železobetonové prefabrikované konstrukce
Vyzdívaní výplňového zdiva 1.NPDokončení vyzdívky obvodového výplňového zdivaPráce uvnitř přístavby - násypy pro vyrovnání výškové úrovně podlahyBourací práce uvnitř přístavbyPohled ze stávající haly do nové přístavby
Montáž nových vzduchotechnických rozvodůOsazení oken v nové přístavběNové vzduchotechnické rozvodyPřemístění první klimatizační jednotky do 2.NP nové přístavbyMontáž nových vzduchotechnických rozvodů
Montáž nových vzduchotechnických rozvodůMontáž nových vzduchotechnických rozvodůCelkový pohled na přístavbu - probíhající práce na zprovoznění první přemístěné klimatizační jednotkyMontáž opláštění obvodových stěn 2.NP přístavby sendvičovými tepelně izolačními panelyMontáž nových vzduchotechnických rozvodů
Montáž opláštění obvodových stěn 2.NP přístavby sendvičovými tepelně izolačními panelyMontáž opláštění obvodových stěn 2.NP přístavby sendvičovými tepelně izolačními panelyMontáž opláštění obvodových stěn 2.NP přístavby sendvičovými tepelně izolačními panelyDetail kluzného připojení ocelového sloupu ke střešnímu vazníkuTepelné zaizolování stropu přístavby navazující na střechu stávající haly
Montáž nových vzduchotechnických rozvodůVnitřní prostor 2.NP přístavbyDokončená montáž obvodového pláště jihovýchodní stěny přístavbyMontáž opláštění severozápadní stěny 2.NP přístavby sendvičovými tepelně izolačními panelyVzduchotechnické rozvody ve 2.NP přístavby
Dodatečné zateplení železobetonových sloupů v obvodové stěněPohled ze 2.NP přístavby na severovýchodní stěnu s prostupy pro VZT potrubíVnitřní prostor 2.NP přístavbyMontáž ocelového schodiště do 2.NP přístavbyCelkový pohled na přístavbu po dokončení vnějšího pláště
Práce uvnitř přístavbyVnitřní prostor 2.NP přístavby - práce na znovuzprovoznění přemístěných klimatizačních jednotekPohled na nové vzduchotechnické rozvody na střeše stávající haly.Vnější ocelové schodiště do 2.NP nové přístavbyNová betonová podlaha v 1.NP přístavby
Práce uvnitř stávající haly v uvolněném prostoru po přemístěné klimatizaciPráce uvnitř přístavby - nové elektro rozvodyPráce uvnitř přístavbyPrůchod vzduchotechnických rozvodů do prostoru 2.NP ke klimatizačním jednotkámCelkový pohled na přístavbu
Celkový pohled na přístavbuVnitřní prostor 1.NP přístavbyNová dělící příčka mezi halou 2 a 3Malování prostor 1.NP přístavbyRošt pro nový minerální podhled ve stávající hale
Rošt pro nový minerální podhled ve stávající haleDokončovací práce v 1.NP přístavbyKonečné zaregulování přemístěných klimatizačních jednotek

Po dokončení

P-4745-Ukoncene

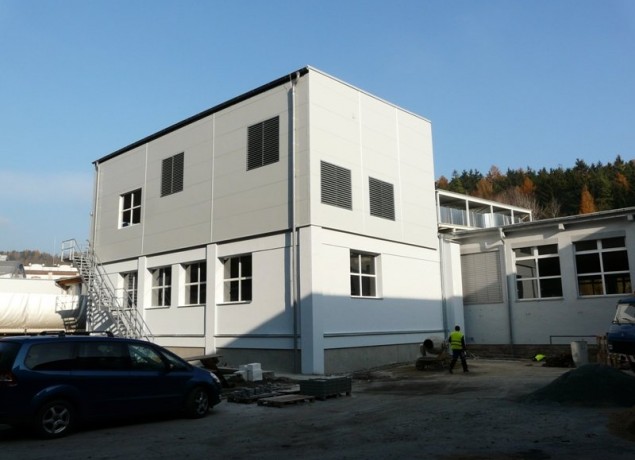

Celkový pohled na areál s novou přístavbouPanoramatický pohled na areál s novou přístavbouJihozápadní pohled na přístavbuZápadní pohled na přístavbuJižní pohled na přístavbu
